الصفيحة الصفيحة النوع النوع التدفق المتقاطع المبادلة الحرارية الكلية

● الموديل: HBT-W168/168 -500-2B

● النوع: مبادل حرارة إجمالي متقاطع من نوع الزعانف الصفائحية
● المادة الرئيسية: ورق E.R.

● كفاءة استعادة الحرارة تصل إلى 85٪

● كفاءة الإنثالبي تصل إلى 76٪

● معدل تبادل الهواء الفعال يزيد عن 98٪

● ضيق هواء جيد، مقاومة ممتازة للتمزق

● مقاومة للحريق والعفن
● نفاذية جزيئية انتقائية

● تطبيقات لأنظمة التهوية الاسترجاعية الحرارية السكنية والتجارية والصناعية

تفاصيل المنتجات

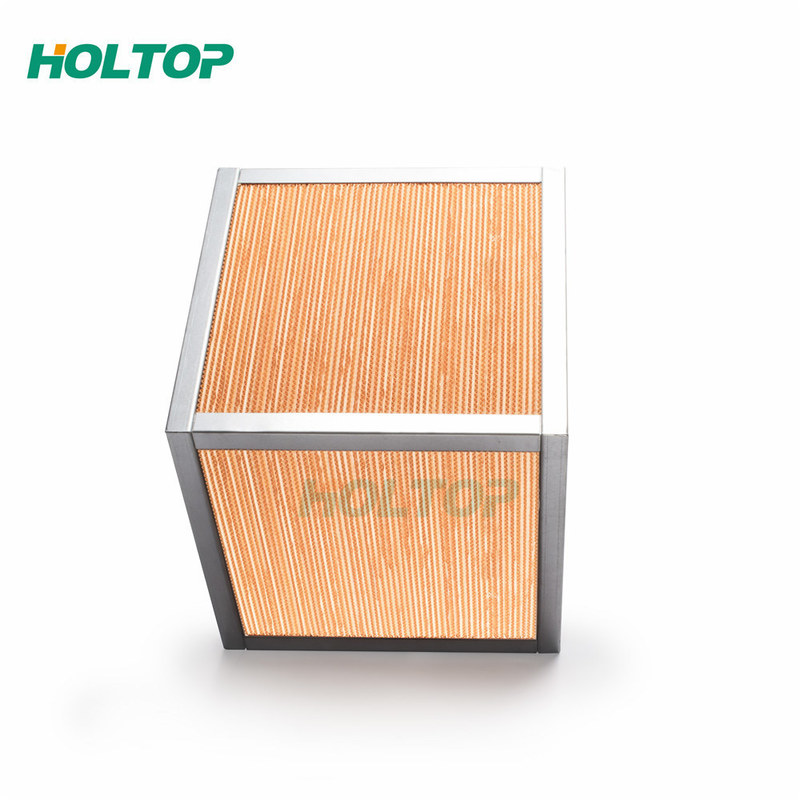

      مبادل حرارة إجمالي متقاطع من نوع الزعانف الصفائحية من HOLTOP

      مبادلات حرارة إجمالية متقاطعة من نوع الزعانف الصفائحية من Holtop (لب استعادة الإنثالبي لوحدة استعادة الطاقة)

وصف المنتج

      يتكون مبادل الحرارة الإجمالي من ورق ER الذي يتميز بنفاذية عالية للرطوبة، وضيق هواء جيد، ومقاومة ممتازة للتمزق، ومقاومة للشيخوخة. الفجوة بين الألياف صغيرة جدًا، لذا يمكن فقط لجزيئات الرطوبة ذات القطر الصغير أن تمر عبرها، ولا يمكن لجزيئات الرائحة ذات القطر الأكبر أن تمر عبرها. بهذه الطريقة، يمكن استعادة درجة الحرارة والرطوبة بسلاسة، ومنع الملوثات من التسلل إلى الهواء النقي.

الميزة الرئيسية

1. مصنوع من ورق E.R. ، والذي يتميز بنفاذية عالية للرطوبة، وضيق هواء جيد، ومقاومة ممتازة للتمزق، ومقاومة للشيخوخة.
2. مُصمم بألواح مسطحة وألواح مموجة.
3. يتدفق تياران من الهواء بشكل متقاطع.
4. مناسب لتهوية الغرف ونظام التهوية الصناعية.
5. كفاءة استعادة الحرارة تصل إلى 85٪

مبدأ العمل

      تشكل الألواح المسطحة والألواح المموجة قنوات لتيار الهواء النقي أو العادم. عندما يمر التياران الهوائيان عبر المبادل بشكل متقاطع مع اختلاف في درجة الحرارة، يتم استعادة الطاقة.

مقدمة عن أداء ورق E.R.

      ورق تبادل الحرارة: لتبادل الحرارة والرطوبة، معايير الأداء الرئيسية هي النفاذية الحرارية، ونفاذية الرطوبة، ونفاذية الهواء. الورق المموج: لبناء إطار لمبادل الحرارة، وممرات تدفق لتيار الهواء.
أداء مضاد للبكتيريا والعفن

      توجد البكتيريا في الهواء الرطب، وعندما يمر الهواء عبر مبادل الحرارة، قد تلتصق البكتيريا بجدران المبادل. إذا لم يكن لدى مبادل الحرارة القدرة المضادة للبكتيريا، فسوف تنمو على الجدار الداخلي، ثم يتم نفخها إلى الداخل، مما يتسبب في تلوث الهواء الداخلي. هذا هو السبب في الحاجة إلى الأداء المضاد للبكتيريا. تعد القدرة على تثبيط نمو البكتيريا وقتل البكتيريا، لمنع إنتاج العفن، عاملاً مهمًا في ورق مبادل الحرارة. عن طريق إضافة مبيدات الجراثيم إلى سطح الورق والعوامل المضادة للبكتيريا إلى الملاط، يتمتع مبادل الحرارة بالقدرة على قتل البكتيريا (مثل الإشريكية القولونية والمكورات العنقودية) وتثبيط الفطريات (مثل المبيضات البيضاء) ومنع انتشار البكتيريا والجراثيم في الهواء. تم اختبار ورق مبادل الحرارة Holtop بواسطة مركز اختبار الميكروبات الصناعية في قوانغتشو، وأظهر التأثير المضاد للبكتيريا، ودرجة العفن هي 0.

مواصفات المنتج

      يتم لصق ورق تبادل الحرارة والورق المموج بمادة رابطة مائية، ويتم إغلاق اللب والغطاء بمادة مانعة للتسرب خاصة لفصل هواء الإمداد وهواء العادم تمامًا، من أجل الحفاظ على قوة الهيكل وضيق الهواء ومنع التلوث المتبادل. يتم تطبيقه على نطاق واسع ويجب ألا تتجاوز درجة الحرارة القصوى 100 درجة مئوية.
بالنسبة للحجم A الذي يقل عن 500 مم والحجم L الذي يقل عن 600 مم، يتم بناء مبادل الحرارة في وحدة واحدة. بالنسبة للحجم A الأكبرمن 500 مم والحجم L الأكبر من 600 مم، يتم بناء مبادل الحرارة في وحدات متعددة.

التطبيقات

      تستخدم في نظام تهوية تكييف الهواء المريح ونظام تهوية تكييف الهواء الفني. يتم فصل هواء الإمداد والعادم تمامًا، واستعادة الحرارة في الشتاء واستعادة البرودة في الصيف

      تبادل الطاقة المباشر من الهواء إلى الهواء

      مثالي للتطبيقات السكنية والتجارية

      مناسب لتدفق الهواء 300-60000 م 3 / ساعة.
